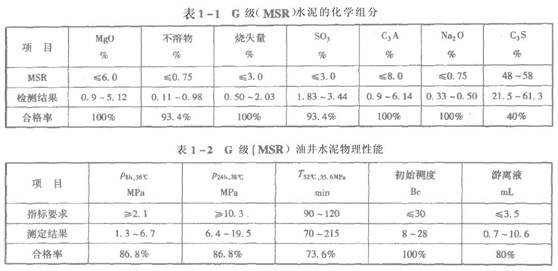

有关资料表明，生产企业执行油井水泥质量标准情况并不理想。通过使用该标准对国内某油田5个月内到货的15个不同品种和批次的G级（MSR）水泥进行评价。结果显示，油井水泥质量令人担忧，化学分析检测的C3S含量合格率仅40%（见表1-1）;理化性能检测的T和游离液超标问题较为严重（见表1-2）。我们曾用同样的外加剂体系，做过国内嘉华水泥与国外PMC水泥的应用性能对比，显示国外PMC水泥性能相对稳定，而国内水泥批次之间水泥浆性能差异较大。



我国目前执行的油井水泥标准等同采用了API10A:1995 《油井水泥规范》，具体指标要求见表1-1和表1-2。这项标准较好地规范了油井水泥的生产质量，但也存在一些问题。如标准对G 级水泥的细度未作明确要求，但研究发现细度大小对水泥浆流变性、稠化时间影响大，细度小使初始稠度升高，水化速度提高导致稠化时间缩短，流变性能降低，受外加剂影响也增大。对某油田的几批水泥细度测定，结果表明比表面积均在2508g/cm2-3555g/cm2范围内波动，这样即使水泥化学成分指标合格，其细度变化幅度也足于大大影响水泥浆的性能。

• 上一篇：现有水泥浆试验方法与程序标准的现状
• 下一篇：现有外加剂标准的现状与问题
